Попытки обнаружить землетрясения предпринимались с древности, задолго до понимания их природы. Самый известный и загадочный прото-сейсмограф был создан в Китае выдающимся учёным и изобретателем Чжан Хэном в 132 году н.э. во время правления династии Хань. Этот прибор, называемый "хоуфэн дидун и" (прибор для измерения сезонных ветров и движений земли), поражал современников и до сих пор вызывает восхищение инженерной мыслью.

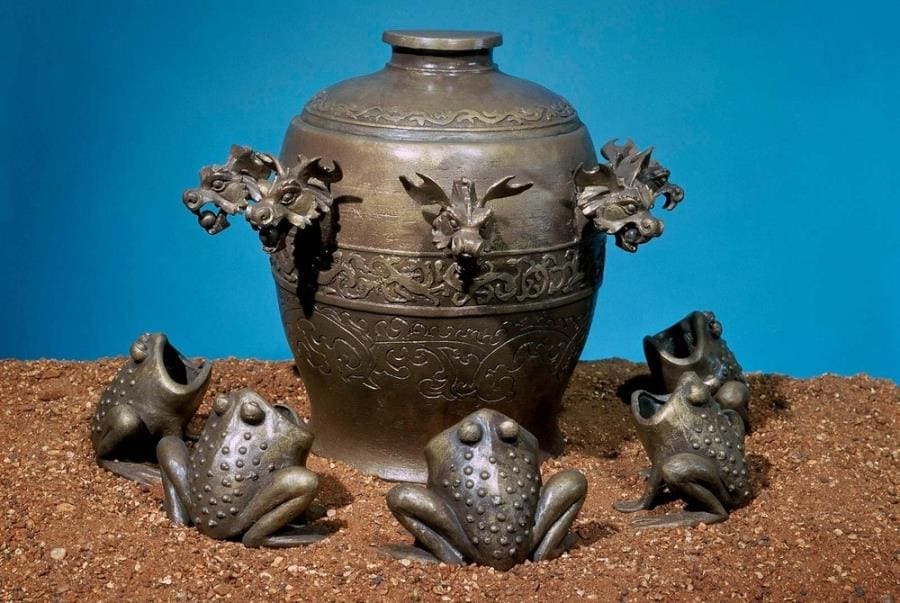

Легендарный сейсмограф Чжан Хэна представлял собой бронзовый сосуд, украшенный рельефами, вероятно, около 2 метров в диаметре. Внутри него располагался сложный механизм с маятниковым принципом. По периметру сосуда равномерно размещались восемь драконов, чьи головы были направлены по основным сторонам света (север, юг, восток, запад и промежуточные направления). Каждый дракон держал в пасти бронзовый шарик. Под головами драконов сидели восемь бронзовых жаб с широко раскрытыми ртами.
Принцип действия, реконструированный по описаниям, был гениален. Вероятно, внутри находился инерционный стержень (прообраз маятника), подвешенный или шарнирно закреплённый. Когда землетрясение вызывало колебания почвы, сосуд смещался, но инерционная масса внутри стремилась остаться на месте. Это движение через систему рычагов или наклонных плоскостей внутри сосуда толкало шарик из пасти дракона, смотрящего в сторону эпицентра землетрясения. Шарик падал в рот соответствующей жабе, производя громкий звук и указывая направление на источник толчков.
Исторические хроники описывают случай, когда прибор Чжан Хэна сработал, выронив шарик из пасти западного дракона, хотя в столице Лояне толчков не ощущалось. Через несколько дней пришло сообщение о сильном землетрясении в провинции Ганьсу, к западу от столицы. Это событие убедило двор в эффективности прибора. К сожалению, ни сам прибор, ни его подробные чертежи не сохранились, а современные реконструкции основываются на отрывочных описаниях и являются предметом дискуссий среди историков науки.
После эпохи Чжан Хэна в Китае и других странах создавались похожие устройства, но они не получили столь широкой известности и были скорее диковинками. В Европе же вплоть до XVIII века не существовало приборов для объективной регистрации землетрясений; их изучение основывалось исключительно на субъективных ощущениях людей и описаниях разрушений. Научный подход требовал инструментальной фиксации.
Первые настоящие сейсмометры в Европе появились в XVIII веке. Они были очень просты. Например, итальянский учёный Андреа Бина (Andrea Bina) в 1751 году предложил использовать сосуды с ртутью, установленные по сторонам света. При землетрясении ртуть расплёскивалась, и по тому, из какого сосуда она вылилась, можно было судить о направлении толчка. Однако такие приборы фиксировали только сильные близкие землетрясения и были малоинформативны.
Значительный шаг вперёд сделал итальянцый физик Луиджи Пальмьери (Luigi Palmieri), директор Везувианской обсерватории, в 1855 году. Его сейсмометр использовал U-образные трубки, частично заполненные ртутью и расположенные в разных направлениях. При колебаниях земли ртуть в трубках перемещалась, замыкая электрические контакты. Это позволяло не только зафиксировать начало землетрясения, но и запустить хронометр для записи времени события, а также активировать механизм, регистрирующий интенсивность колебаний по смещению ртути.
Подлинную революцию в сейсмометрии совершили в конце XIX века британский сейсмолог Джон Милн (John Milne), работавший в Японии, и его коллеги Джеймс Юинг (James Ewing) и Томас Грей (Thomas Gray). Около 1880 года они независимо друг от друга разработали первые практичные горизонтальные маятниковые сейсмографы. Ключевым был принцип: инерционная масса (маятник) подвешивалась так, что её период собственных колебаний был значительно больше, чем у ожидаемых сейсмических волн. Это позволяло массе оставаться относительно неподвижной в инерциальном пространстве, в то время как основание прибора (и Земля) двигались под ней.

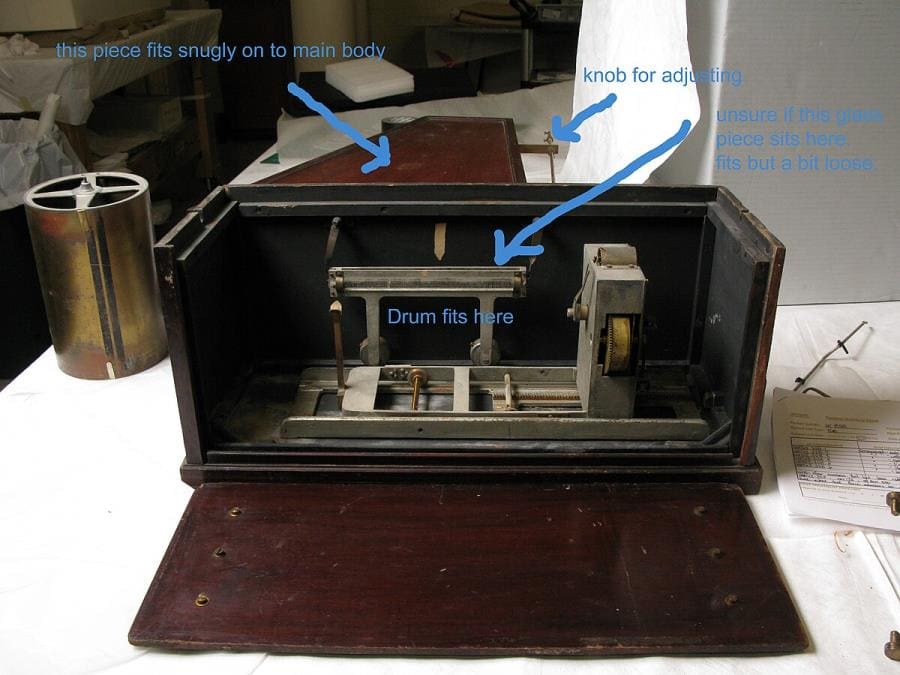

Сейсмограф Милна (около 1895 года) стал первым по-настоящему эффективным инструментом для глобального мониторинга землетрясений. Он использовал горизонтальный маятник с большой инерционной массой. Движение маятника относительно основания прибора регистрировалось механическим способом: острый штифт, прикреплённый к маятнику, царапал копоть на вращающемся стеклянном барабане. Этот прибор был достаточно чувствителен, чтобы записывать волны от сильных землетрясений на противоположной стороне Земли, заложив основу для создания глобальных сетей сейсмических станций.

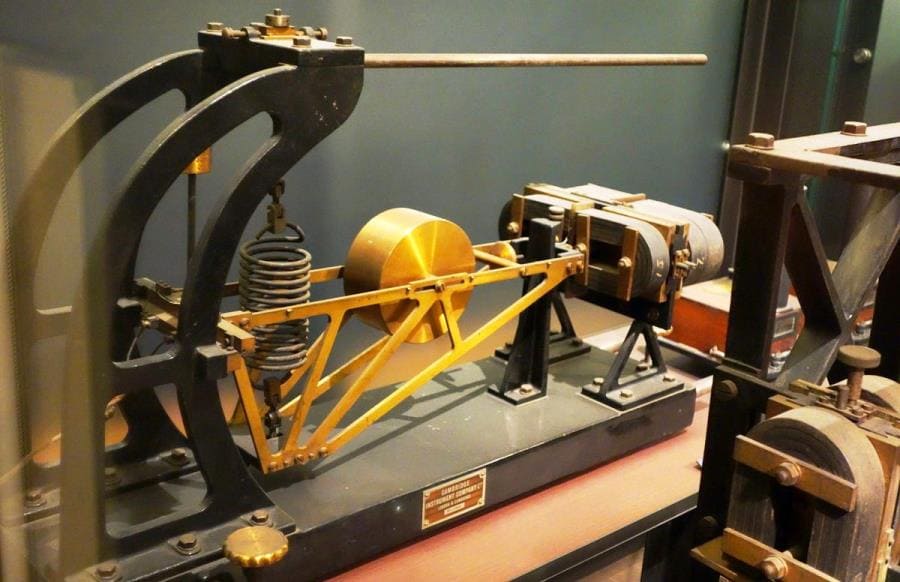

Параллельно развивались вертикальные сейсмографы. Одна из первых успешных конструкций принадлежала немецкому физику Эмилю Вихерту (Emil Wiechert). Около 1900 года он создал огромный инвертированный маятник весом в тонну! Массивный груз подвешивался на стальной пружине, а его движение относительно основания (вызванное вертикальными колебаниями грунта) регистрировалось на закопчённой бумаге с помощью рычага и пера. Большая масса обеспечивала хорошую инерционность и высокую чувствительность.

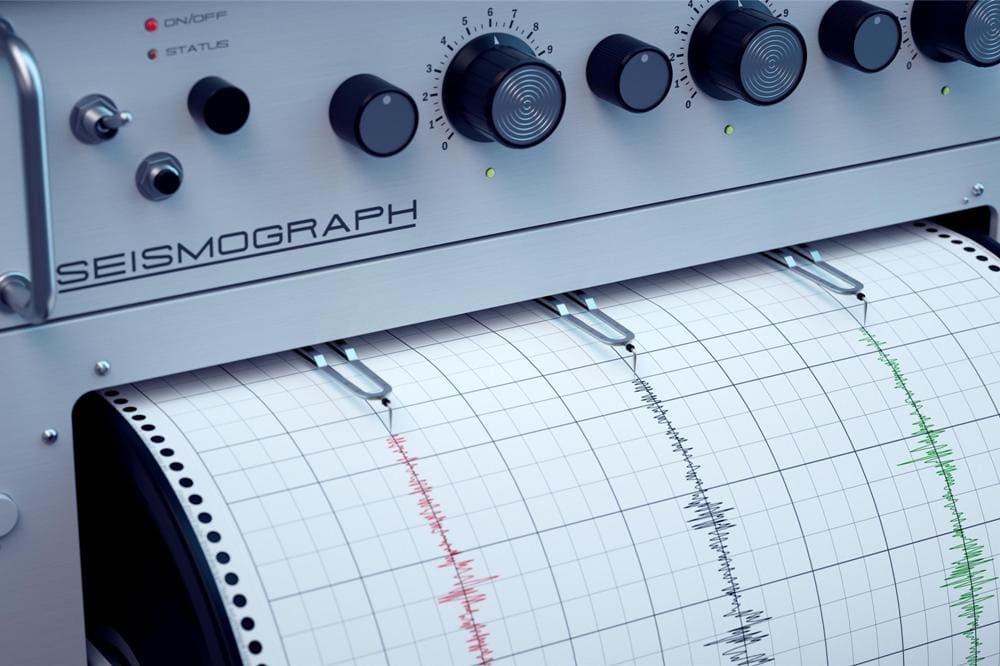

XX век принёс переход от механической к оптической, а затем и электронной регистрации. В оптико-механических сейсмографах движение маятника заставляло отклоняться маленькое зеркальце. Пучок света от лампы, отражённый этим зеркальцем, фокусировался на светочувствительную фотобумагу, наклеенную на вращающийся барабан. Получалась "сейсмограмма" – кривая, записанная светом. Это позволяло достичь большей чувствительности и уменьшить искажения, вносимые трением в механических системах.
Ключевым этапом стало понимание природы сейсмических волн и создание теории сейсмометра. Работы русского учёного Бориса Голицына (принца), ставшего директором Пулковской сейсмической станции в начале XX века, были фундаментальны. Он не только создал высокочувствительные электродинамические сейсмографы (где движение катушки в магнитном поле генерировало электрический ток, пропорциональный скорости колебаний), но и разработал строгую математическую теорию, описывающую отклик прибора на различные типы сейсмических волн (P, S, поверхностные).
Современная сейсмическая станция обязательно оснащается как минимум тремя датчиками: одним для регистрации вертикальных колебаний земли и двумя взаимно перпендикулярными датчиками для горизонтальных колебаний (обычно ориентированными на север-юг и восток-запад). Только так можно полностью описать вектор смещения грунта в точке наблюдения и определить направление на эпицентр землетрясения.
С появлением электроники в середине XX века произошёл качественный скачок. Электродинамические сейсмометры (похожие на громкоговоритель наоборот: катушка, прикреплённая к маятнику, движется в магнитном поле, генерируя ток) стали стандартом. Их электрический сигнал можно было легко усиливать, фильтровать и записывать на магнитную ленту или в цифровом виде, что резко повысило чувствительность и динамический диапазон.
Широкополосные сейсмометры (Broadband Seismometers), разработанные в последние десятилетия XX века, стали новым эталоном. Они способны регистрировать чрезвычайно широкий спектр частот – от очень медленных колебаний (периоды в сотни секунд, вызванные приливами или удалёнными землетрясениями) до высокочастотных локальных толчков. Это достигается сложной системой электронной обратной связи (force-balance), которая "удерживает" маятник в положении равновесия, а ток, необходимый для этого, и является мерой ускорения.
Современные цифровые сейсмические станции записывают данные с очень высокой частотой дискретизации (десятки или сотни раз в секунду) и с большим разрешением (24 бита и более). Данные в реальном времени передаются по спутниковой связи или интернету в центры обработки. Это позволяет мгновенно обнаруживать землетрясения, быстро определять их параметры (координаты, глубину, магнитуду) и оперативно выдавать предупреждения, что критически важно для служб спасения и систем раннего оповещения о цунами.
Помимо изучения землетрясений, сейсмометры стали незаменимыми инструментами для "просвечивания" Земли. Анализируя, как сейсмические волны от землетрясений проходят через недра планеты, преломляются и отражаются на границах слоёв с разными свойствами, сейсмологи смогли построить детальные модели внутреннего строения Земли, обнаружить ядро, мантию, астеносферу, изучить состояние вещества на огромных глубинах.

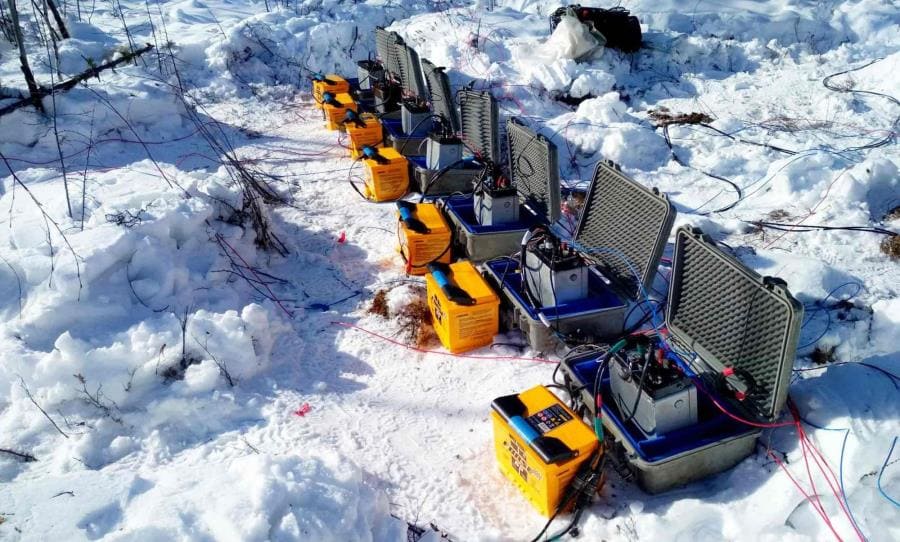

Сейсмические методы (активные и пассивные) широко используются в разведке полезных ископаемых. При активной сейсморазведке искусственные источники колебаний (взрывы, вибраторы) создают волны, которые отражаются от геологических границ в земной коре. Улавливая эти отражённые волны сетью сейсмометров (сейсмостанций), геофизики строят трёхмерные модели подземных структур, выявляя ловушки, потенциально содержащие нефть или газ.
Сверхчувствительные сейсмометры (стационарные и буйковые) образуют глобальные сети мониторинга подземных ядерных испытаний. Они способны отличить "сигнатуру" взрыва от природного землетрясения по характеристикам сейсмических волн. Это основа международного контроля за соблюдением Договора о всеобъемлющем запрещении ядерных испытаний (ДВЗЯИ), а также систем предупреждения о ракетных ударах.

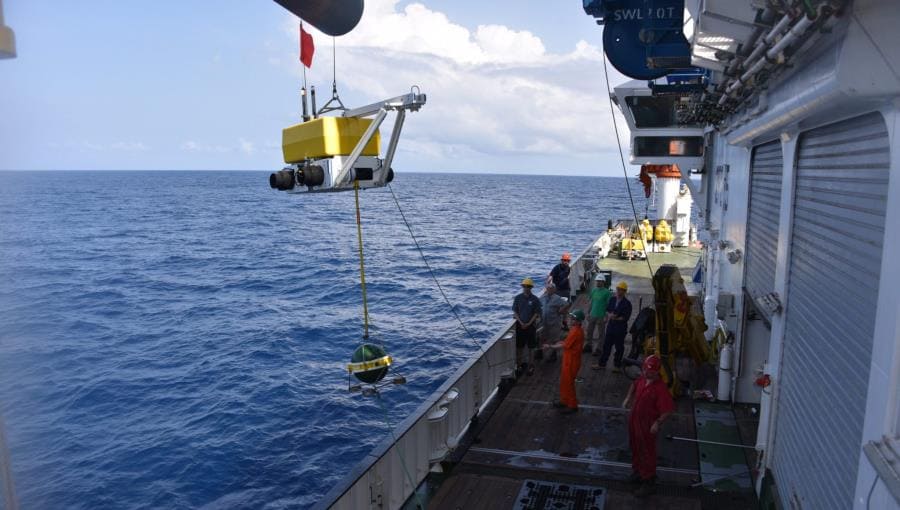

Сейсмометры устанавливаются в самых неожиданных местах. Например, на дне океанов и морей (на специальных донных станциях или буях) для изучения морской сейсмичности, тектоники плит и раннего обнаружения волн цунами. Также их размещают на склонах вулканов для мониторинга сейсмической активности, предшествующей извержениям (вулканический тремор).
Технологии проникли даже в космос. Сейсмометры были доставлены на Луну астронавтами программы "Аполлон" (ALSEP). Они регистрировали "лунотрясения", вызванные приливными силами, падениями метеоритов и тектоническими процессами в недрах Луны, предоставив уникальные данные о её внутреннем строении. Современные посадочные модули на Марсе ("Инсайт") также оснащены сверхчувствительными сейсмометрами для изучения марсотрясений.
Современные сейсмометры достигли предела чувствительности, на который влияют фундаментальные физические шумы, такие как тепловой шум в электронных компонентах и даже микроскопические колебания, вызываемые броуновским движением молекул воздуха. Для достижения ещё большей точности в специальных подземных обсерваториях (например, в штольнях или шахтах) создаются уникальные условия: глубокое залегание (для снижения культурного шума), вакуумирование датчиков, криогенное охлаждение.
Появились принципиально новые типы датчиков. Лазерные интерферометры (аналогичные тем, что используются для детектирования гравитационных волн, но меньшего масштаба) измеряют смещение зеркал, жёстко связанных с грунтом, относительно инерционной массы. Атомные интерферометры и квантовые гравиметры, измеряющие крошечные изменения силы тяжести, вызванные прохождением сейсмических волн, открывают новые горизонты сверхчувствительной сейсмологии.

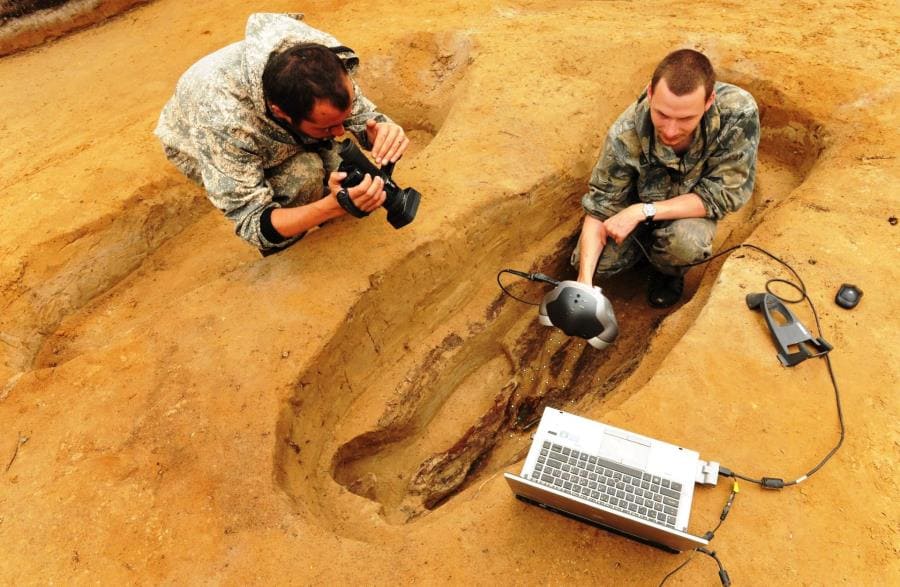

Сейсмометры нашли неожиданные применения. В археологии сети маломощных сейсмодатчиков (геофонов) используются для неинвазивного исследования культурного слоя и поиска скрытых объектов (гробниц, фундаментов) методом отражённых волн. Вулканологи используют сейсмические данные для прогноза извержений. Даже в зоологии сейсмометры помогают изучать поведение крупных животных (слонов, носорогов) по вибрациям грунта, вызванным их движением.
Системы раннего предупреждения о землетрясениях (как в Японии, Мексике, Калифорнии) полностью полагаются на плотные сети сейсмометров. При обнаружении первых, быстрых P-волн (менее разрушительных) система мгновенно вычисляет эпицентр и ожидаемую интенсивность сотрясений S-волн в населённых пунктах. Это даёт драгоценные секунды или десятки секунд для автоматической остановки поездов, лифтов, перекрытия газовых магистралей и оповещения населения.
Сейсмический "шум" – это не только помеха. Анализируя фоновые микросейсмы (вызванные океанскими волнами, ветром, деятельностью человека) с помощью мощных компьютеров и методов корреляционной сейсмологии, учёные научились "видеть" структуру недр без активных источников или землетрясений. Этот метод, называемый сейсмической интерферометрией, революционизировал пассивную сейсморазведку.
Сейсмометры для регистрации слабых толчков (микросейсмичности) в районах добычи нефти и газа методом гидроразрыва пласта (ГРП) стали важным инструментом мониторинга. Они позволяют контролировать геометрию создаваемой трещины, выявлять нежелательные активации близлежащих геологических разломов и минимизировать сейсмические риски, связанные с индустриальной деятельностью.

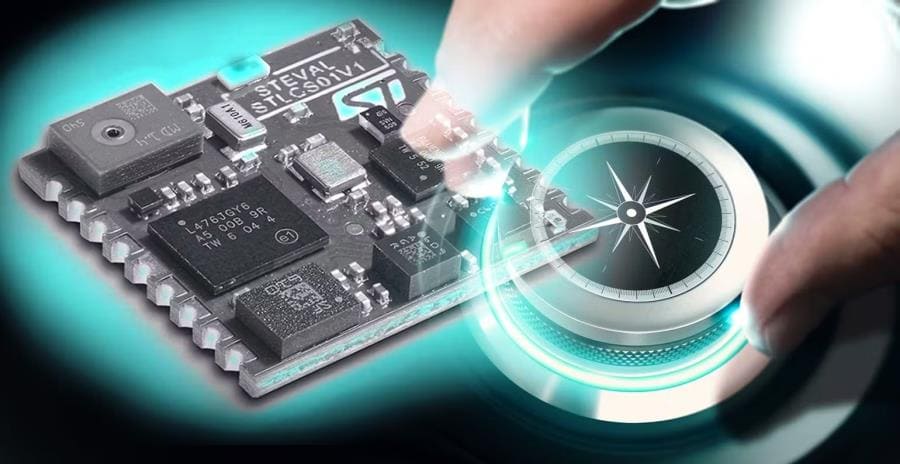

Современные MEMS-технологии (микроэлектромеханические системы) позволили создать миниатюрные и относительно недорогие сейсмические датчики (акселерометры). Хотя их точность ниже, чем у научных приборов, они нашли массовое применение: в системах безопасности (обнаружение несанкционированных проникновений по вибрациям), мониторинге состояния зданий и мостов, смартфонах (для ориентации экрана, шагомера, но и потенциально для создания распределённых сетей сейсморегистрации).
Разрабатываются перспективные сейсмометры на основе оптоволоконных технологий. В волоконно-оптических датчиках (Distributed Acoustic Sensing - DAS) лазерный луч, проходя по оптоволоконному кабелю, уложенному на земле или в скважине, реагирует на микроскопические деформации кабеля, вызванные сейсмическими волнами. Это позволяет превратить десятки километров кабеля в тысячи виртуальных сейсмодатчиков, создавая сверхплотные и недорогие сети наблюдения.
Несмотря на все технологические достижения, физический принцип сейсмометра остаётся неизменным со времён Милна и Голицына: измерение относительного движения инерционной массы и основания прибора, вызванного сейсмическими волнами. Гений инженеров направлен на то, чтобы минимизировать помехи, расширить диапазон измеряемых частот и амплитуд, повысить стабильность и надёжность, а также автоматизировать сбор и анализ огромных массивов данных.
Сейсмограф, от легендарного драконьего сосуда Чжан Хэна до нанотехнологичных датчиков в космосе и на дне океана, остаётся нашим главным "окном" в динамичные недра планеты. Этот прибор не только предупреждает об опасности, но и позволяет глубже понять процессы, формирующие лик Земли, от тектоники плит до вулканизма, и даже заглянуть внутрь других планет.
