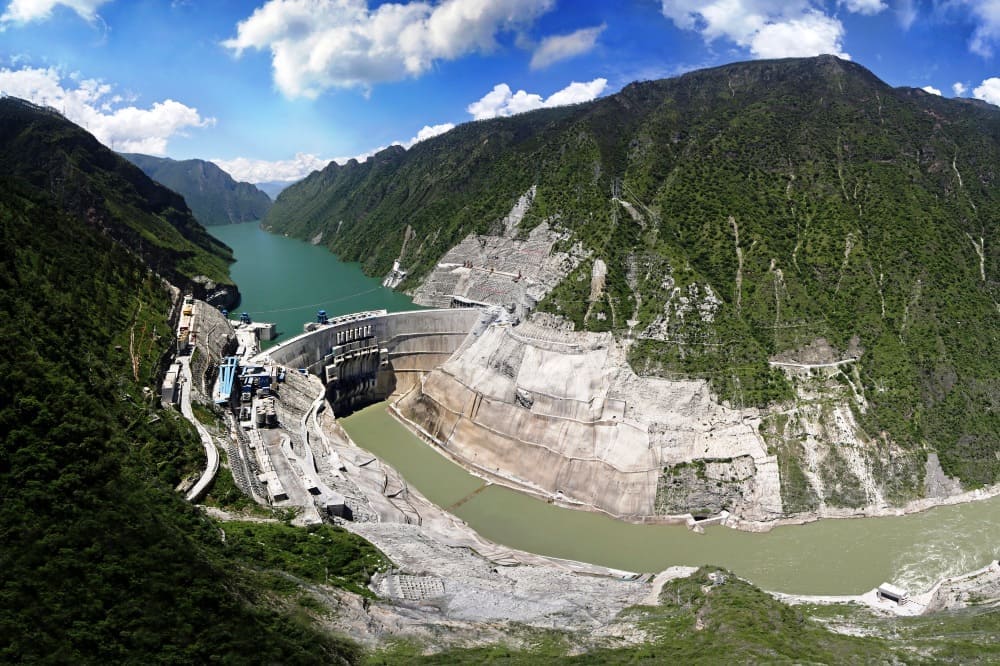

Плотина Цзиньпин-1, возведённая на реке Ялунцзян в китайской провинции Сычуань, является ключевым объектом крупного гидроэнергетического каскада. Её проектирование началось в конце 1990-х годов с масштабных изысканий, призванных оценить фантастический потенциал глубокого и узкого каньона, где перепад высот реки достигает поразительных 300 метров на относительно коротком участке, что создавало идеальные, хотя и чрезвычайно сложные, условия для высотной плотины.
Официальное начало строительства плотины Цзиньпин-1 состоялось 12 декабря 2005 года, ознаменовав старт одного из самых амбициозных инженерных проектов Китая. Первоочередной задачей стало не возведение самой плотины, а создание сложнейшей инфраструктуры: сети подъездных дорог в труднодоступной горной местности, рабочих площадок на крутых склонах и, что критически важно, системы тоннелей для отвода реки во время строительства.
Уникальной особенностью проекта стало строительство двух гигантских деривационных тоннелей, пробитых прямо сквозь горный массив, огибающий каньон. Каждый из этих тоннелей имеет диаметр около 13 метров и длину примерно 16.7 километра, что сделало их на момент строительства одними из самых длинных и крупных гидротехнических тоннелей в мире; их прокладка потребовала применения самых передовых технологий проходки в сложных геологических условиях.

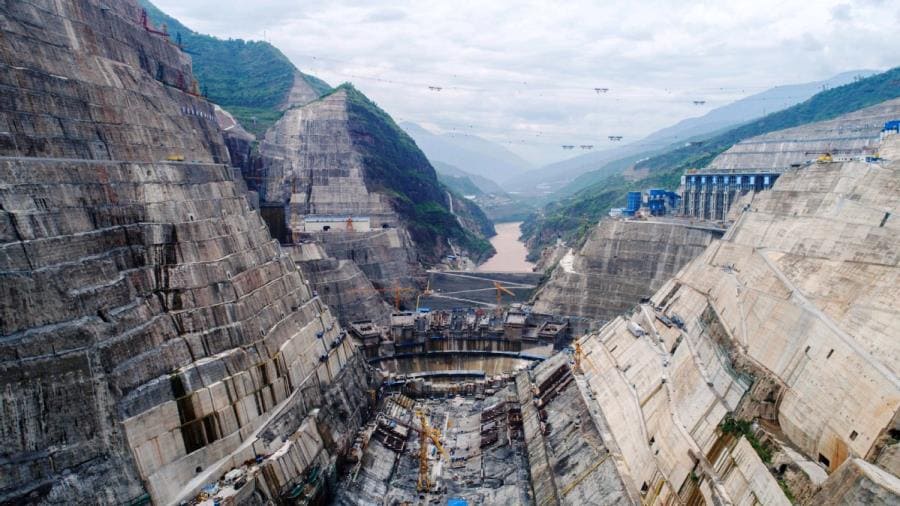

Прежде чем начать заливать бетон для плотины, строителям пришлось решить колоссальную задачу по подготовке её основания. Это потребовало выемки сотен тысяч кубометров скальной породы со стен каньона на глубину до 70 метров, чтобы достичь прочного, неповреждённого выветриванием скального основания, способного выдержать чудовищное давление будущей конструкции; работы велись круглосуточно в стеснённых и опасных условиях.
Геологические условия в месте строительства оказались крайне сложными из-за распространения карстовых явлений (пустот и каналов в растворимых породах). Обнаружение и герметизация этих пустот под будущим основанием плотины и в её бортах стала отдельной масштабной инженерной операцией, потребовавшей закачки десятков тысяч тонн специальных цементных растворов под высоким давлением для создания надёжной водонепроницаемой завесы.

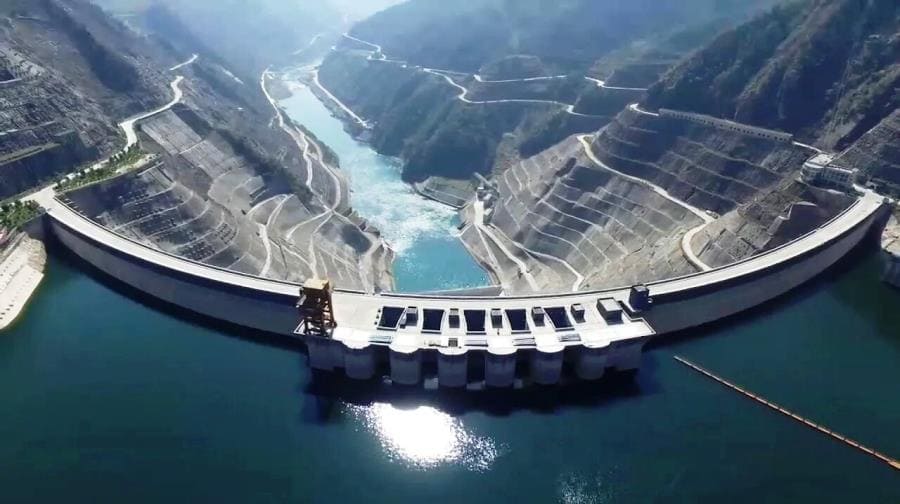

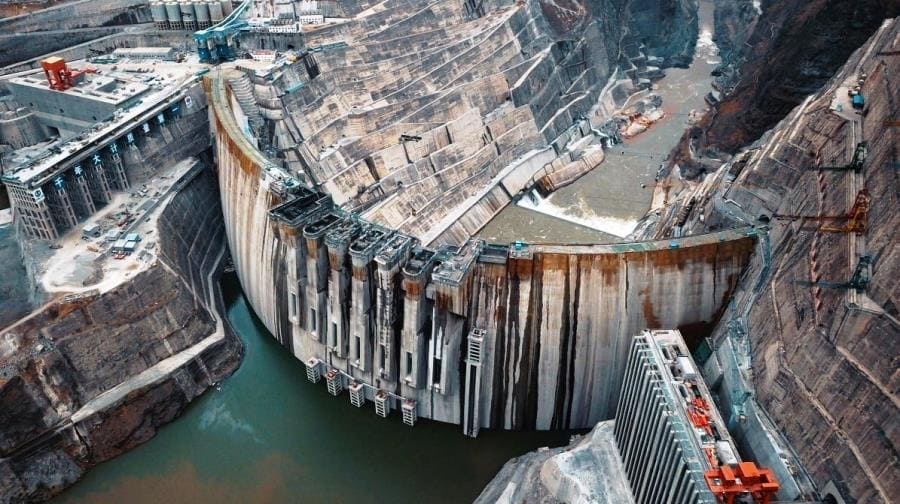

Конструктивно Цзиньпин-1 представляет собой тонкую арочную плотину двойной кривизны - наиболее эффективный тип для узких каньонов. Её проектная высота в 305 метров установила абсолютный мировой рекорд для арочных плотин, превзойдя предыдущего рекордсмена - плотину Сяовань (292 м) в Китае; такая высота позволяет создать огромный напор воды, критически важный для выработки электроэнергии.

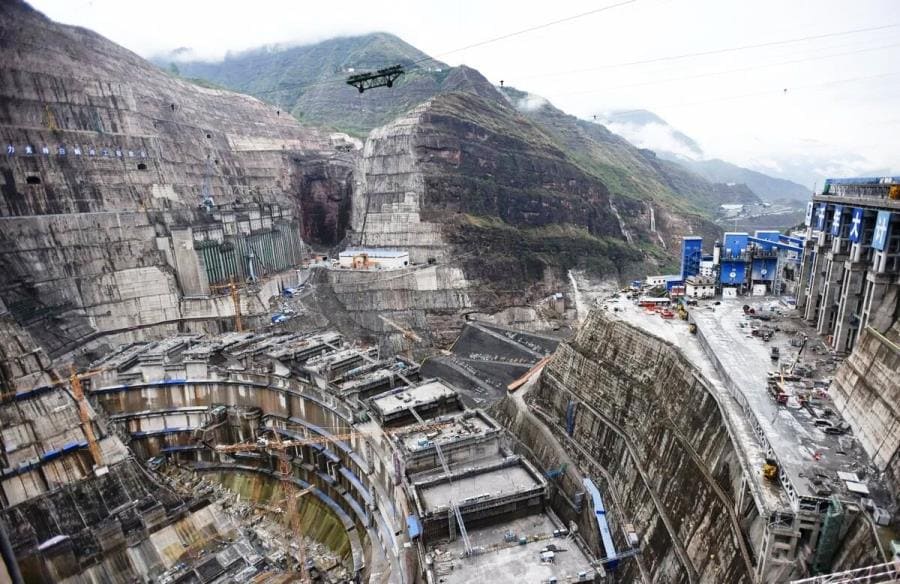

Бетонирование тела плотины началось в 2009 году и велось невероятными темпами, характерными для китайских мегапроектов. Для охлаждения огромных масс бетона, выделяющих при застывании тепло (что могло привести к образованию трещин), использовалась сложная система труб, проложенных внутри блоков, по которым циркулировала охлаждённая вода; это была гигантская и дорогостоящая, но необходимая операция.
Одной из значительных проблем во время бетонирования стала необходимость обеспечения бесперебойной доставки огромного количества материалов в стеснённое пространство каньона. Для этого была построена уникальная канатная дорога грузоподъёмностью 20 тонн, способная доставлять бетон и конструкции напрямую к месту укладки, минуя сложные наземные пути и значительно ускоряя процесс.
После завершения бетонирования в 2012 году начался критический этап первого заполнения водохранилища. Этот процесс, длившийся несколько месяцев, требовал тщательного контроля за деформациями и напряжением в теле новой плотины под возрастающей водной нагрузкой; сотни датчиков, вмонтированных в бетон, непрерывно передавали данные инженерам для анализа.
Водохранилище Цзиньпин-1, названное Цзиньпинху, имеет относительно небольшую длину (около 37 км) и площадь (около 82 км2) из-за узости каньона, но при этом достигает впечатляющей глубины до 280 метров. Его наполнение привело к затоплению участков долины, потребовавшему переселения примерно 7500 человек из близлежащих деревень, что стало значительным социальным аспектом проекта.
Экологические последствия создания такого глубокого водохранилища в горной местности многогранны. К ним относятся изменения микроклимата в каньоне, потенциальное влияние на редкие виды растений, адаптированные к специфическим условиям склонов, а также вопросы качества воды и возможной аккумуляции загрязняющих веществ в глубоких слоях водоёма; мониторинг продолжается.
Гидроагрегаты станции Цзиньпин-1, а их установлено шесть, являются одними из самых мощных в мире на своём типе. Каждый турбогенератор имеет мощность 600 МВт, а суммарная установленная мощность ГЭС достигает 3600 МВт; они специально спроектированы для работы под экстремально высоким напором воды, достигающим 200 метров, что предъявляет особые требования к их прочности и материалам.
Трансформация кинетической энергии воды, падающей с такой высоты, в электрическую требует уникальных технических решений. Турбины типа Пелтона, используемые на Цзиньпин-1, специально оптимизированы для сверхвысоких напоров; вода подаётся к ним по стальным напорным трубопроводам огромного диаметра и толщины стенок, способным выдержать колоссальное внутреннее давление.
Выдача электроэнергии от удалённой ГЭС в густонаселённые промышленные районы Восточного Китая потребовала строительства протяжённых линий электропередачи сверхвысокого напряжения (ЛЭП СВН). Эти магистральные ЛЭП, протянувшиеся на сотни километров через сложный горный рельеф, сами по себе стали крупным инженерным достижением, минимизирующим потери при передаче.

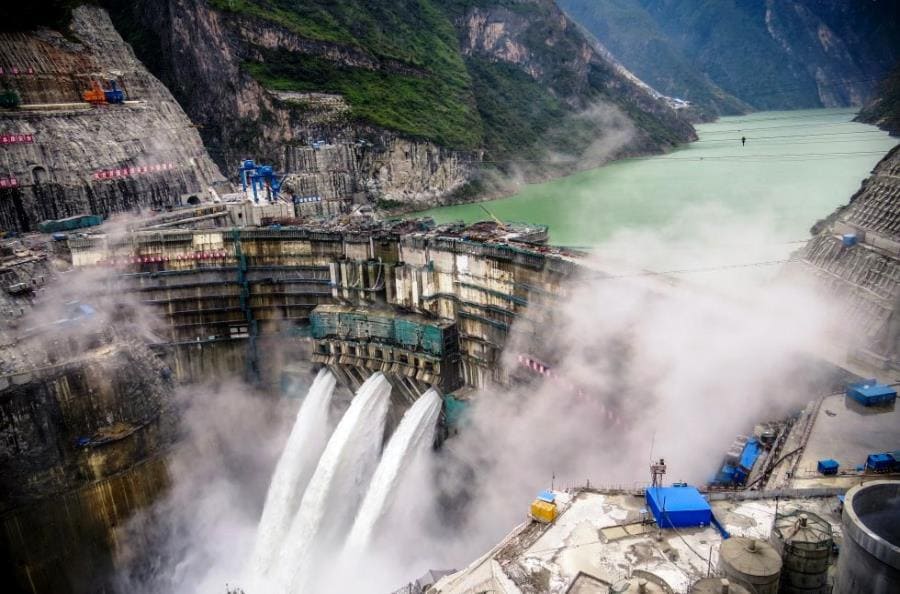

Для управления водосбросом во время паводков на плотине Цзиньпин-1 сооружены уникальные глубокие водосбросные тоннели, расположенные не на гребне, а в основании плотины. Эти тоннели, способные пропускать до 5000 кубометров воды в секунду, отводят поток под водохранилищем, что позволяет избежать разрушительной эрозии у подножия плотины при сбросе.
Сейсмическая безопасность плотины, расположенной в сейсмоактивной зоне, была приоритетом. Плотина спроектирована с расчётом выдержать землетрясение магнитудой до 8 баллов по шкале Рихтера; для этого использовались специальные марки высокопрочного бетона, сложные расчёты динамических нагрузок и система сейсмомониторинга в режиме реального времени.
Строительство велось в условиях чрезвычайно трудного рельефа. Крутизна склонов каньона местами превышала 70 градусов, что делало невозможным использование стандартной строительной техники и требовало применения альпинистских технологий для монтажа анкерного крепления скал и установки защитных сеток от падающих камней для безопасности рабочих.
Цзиньпин-1 является первой ступенью каскада из нескольких запланированных ГЭС на этом участке Ялунцзяна. Следующей ступенью стала ГЭС Цзиньпин-2, особенностью которой является не высокая плотина, а использование естественного гигантского изгиба реки (петли длиной 150 км) для создания напора через систему деривационных тоннелей, пробитых напрямую через горный хребет, сокращающих путь воды до 16 км.
При возведении плотины использовались передовые технологии мониторинга. В тело плотины и окружающие скальные массивы было внедрено несколько тысяч различных датчиков (тензометры, пьезометры, инклинометры, сейсмодатчики), непрерывно отслеживающих малейшие деформации, напряжения, фильтрацию и сейсмическую активность; данные анализируются для обеспечения долгосрочной безопасности.
Экономическая эффективность проекта, несмотря на огромные затраты (оценки варьируются от 4 до 6 млрд долларов США), обеспечивается колоссальной выработкой электроэнергии - в среднем около 17-18 млрд кВт·ч в год. Эта чистая энергия играет ключевую роль в энергобалансе региона, замещая угольные электростанции и снижая выбросы парниковых газов.
Проект столкнулся с критикой из-за воздействия на уязвимую экосистему каньона Ялунцзян, являющегося частью биологического коридора, связывающего тибетское нагорье с южнокитайскими лесами. Затопление части каньона и изменения гидрологического режима ниже плотины повлияли на места обитания некоторых эндемичных видов рыб и растений, потребовав программ по их сохранению.
Технологии, отработанные при строительстве Цзиньпин-1, особенно в части работы со сверхвысокими бетонными арками в сложных геологических условиях, стали бесценным опытом для китайской и мировой гидроэнергетики. Эти наработки напрямую применялись и совершенствовались при возведении следующего рекордсмена - плотины Силоду (285,5 м) на реке Цзиньша.
Водохранилище Цзиньпинху создало новые, хотя и ограниченные из-за крутизны берегов, возможности для судоходства в верхнем течении Ялунцзяна, ранее полностью недоступного для сколько-нибудь значительных судов. Однако основное назначение водоёма - сезонное регулирование стока и выработка электроэнергии, а не транспорт.
Одной из скрытых проблем при эксплуатации высотных плотин в узких каньонах является ветровое воздействие на поверхность водохранилища. Сильные ветра, "запертые" в каньоне, могут генерировать необычные волновые явления и колебания уровня воды (сейши), требующие учёта при проектировании береговых укреплений и водосбросных сооружений для обеспечения их надёжности.

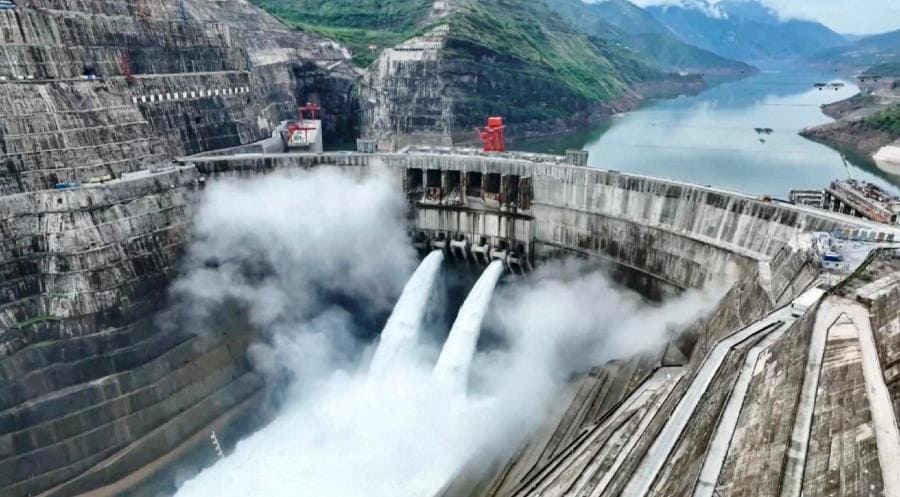

Система водосброса Цзиньпин-1 включает в себя не только глубинные тоннели, но и поверхностный водослив на гребне. Особенность заключается в конструкции водобойного колодца, куда падает мощнейший поток воды после сброса; его дно и стены усилены сверхпрочным бетоном и анкерным креплением скальной породы, чтобы противостоять колоссальной разрушительной силе падающей воды.
Контроль качества бетона на протяжении всего строительства был беспрецедентно строгим. Каждая партия материалов проходила тщательную проверку, а процесс смешивания, транспортировки и укладки бетона контролировался автоматизированными системами; образцы бетона испытывались на прочность, морозостойкость и водонепроницаемость в лабораториях на стройплощадке.
Управление проектом осуществлялось с использованием современных информационных систем и технологий BIM (Building Information Modeling) насколько это было возможно для такого масштаба в те годы. Это позволяло координировать тысячи рабочих, сотни единиц техники и сложнейшие технологические процессы на ограниченной площадке в режиме реального времени.
Первые гидроагрегаты Цзиньпин-1 были введены в эксплуатацию в 2013 году, а последний - в 2014 году, ознаменовав полный ввод станции. Синхронизация генераторов с энергосистемой и их выход на полную мощность потребовали проведения сложных пуско-наладочных работ и испытаний под нагрузкой, подтвердивших надёжность всей системы.
После заполнения водохранилища возникла необходимость постоянного мониторинга стабильности окружающих склонов. Крутые борта каньона, частично подтопленные, потенциально подвержены оползневой опасности; для её контроля развёрнута сеть геодезических и геотехнических датчиков, а также проводятся регулярные аэрофотосъёмки и лидарное сканирование склонов.
Несмотря на гигантские размеры, сама арочная плотина Цзиньпин-1 является образцом инженерной эффективности. Тонкая, изогнутая конструкция оптимально передаёт давление воды на скальные борта каньона, что позволило значительно сократить объём бетона по сравнению с гравитационными плотинами аналогичной высоты, экономя ресурсы и время строительства.
Климат в каньоне преподнёс свои сложности: резкие перепады температур, сильные ветра и высокая влажность. Для обеспечения необходимых условий твердения бетона (особенно зимой) и комфорта рабочих были построены временные укрытия и тепляки над участками бетонирования, а также применены специальные добавки в бетонные смеси.
Одной из малоизвестных задач стала утилизация огромного количества скальной породы, извлечённой при подготовке основания и строительстве тоннелей. Часть породы была использована для отсыпки дорог и площадок, часть - переработана в щебень для бетона, а непригодные отходы складированы в специально отведённых местах с учётом экологических норм.
Создание водохранилища Цзиньпинху привело к изменению гидрологического режима реки Ялунцзян на десятки километров ниже плотины. Для минимизации негативного воздействия на экосистемы нижнего бьефа (включая возможное влияние на крупную ГЭС Эртанься ниже по течению) разработан специальный режим попусков, имитирующий естественные колебания стока, насколько это возможно.
Строительство плотины Цзиньпин-1 потребовало возведения целого "рабочего города" в удалённой горной местности с полной инфраструктурой: жильё для тысяч рабочих и инженеров, столовые, медпункты, школы, магазины, очистные сооружения. Эта временная инфраструктура после завершения основных работ была в основном демонтирована или законсервирована.
Гидроузел Цзиньпин-1 включает в себя не только саму плотину и здание ГЭС, но и сложную систему рыбопропускных сооружений. Однако эффективность этих сооружений для местных видов рыб, мигрирующих вверх по течению через столь сложный каньон даже в естественных условиях, остаётся предметом изучения и дискуссий среди экологов.
Сейсмический мониторинг района плотины продолжается постоянно. Помимо сети датчиков на самой плотине, развёрнута региональная сеть сейсмостанций, отслеживающих тектоническую активность в радиусе сотен километров. Данные анализируются для оценки потенциальной сейсмической опасности и проверки соответствия реальных нагрузок проектным допускам.
Плотина Цзиньпин-1 стала символом инженерного могущества современного Китая и его стремления к освоению возобновляемых источников энергии. Её образ часто используется в официальных репортажах и пропаганде как пример технологического прорыва и способности преодолевать сложнейшие природные вызовы во имя развития страны.
Эксплуатация плотины в условиях высокогорья и сезонного замерзания поверхности водохранилища требует особых мер. Для предотвращения повреждения водозаборных сооружений и водосбросов льдом применяются системы барьерных бом и сжатого воздуха, создающие течение и не позволяющие льду формировать сплошной монолитный покров в критических зонах.
Долговременная безопасность и устойчивость плотины Цзиньпин-1 зависят от непрерывного мониторинга и обслуживания. Это включает в себя регулярные инспекции бетонных поверхностей (включая подводные обследования), проверку состояния анкерного крепления скальных бортов, обслуживание механического оборудования водосбросов и гидроагрегатов, а также постоянный анализ данных со всех датчиков.
